convolution의 backpropagation 대충

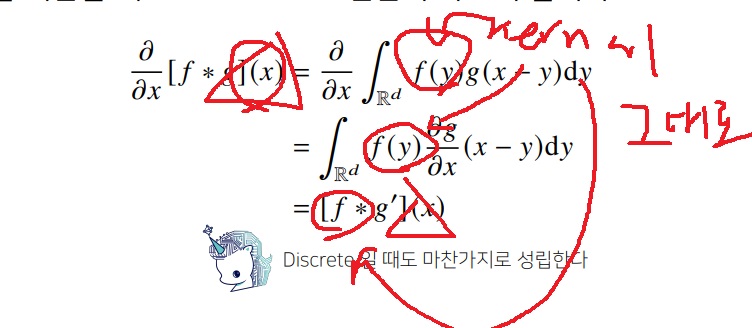

1. convolution은 미분해도 여전히 convolution





convolution을 미분하면 도함수와 convolution이 된다.



앞에 있는 f가 커널이라는 거 알지?

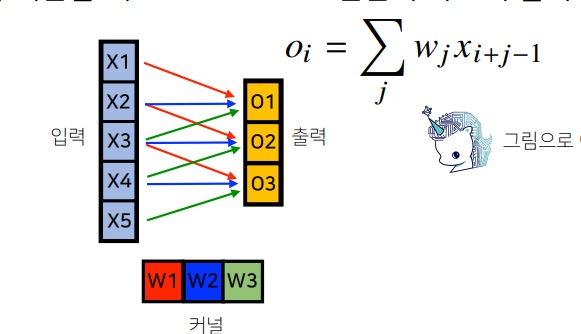

2. convolution의 직관적인 계산 그림

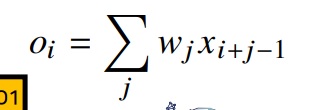

처음에는 w1,w2,w3가 x1,x2,x3에 만나서 o1



다음으로 한칸 옆으로 가서 x2,x3,x4를 만나서 o2



다음으로 한칸 옆으로 가서 x3,x4,x5를 만나서 o3



backpropagation을 위해 미분을 해보면 여전히 kernel과의 convolution이 된다는 것을 위에서 보였으므로





왜 x로 전달되느냐 oi의 미분이 xi이기 때문임





$\delta$는 loss를 o로 편미분한 값이다.

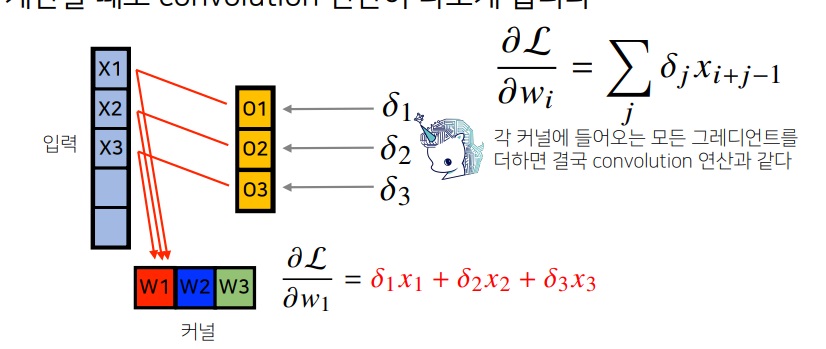

loss를 w로 미분한것이 $\delta$와 x의 곱으로 나타남

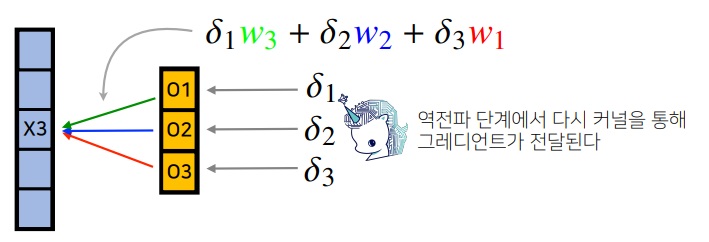

convolution을 미분해도 여전히 kernel과의 convolution으로 나타나므로 위와 같이 전달된다.

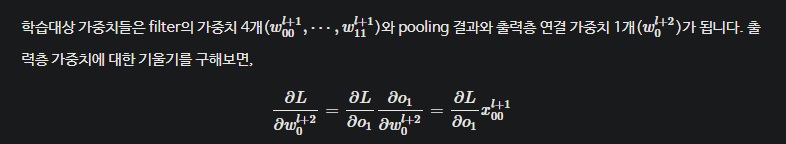

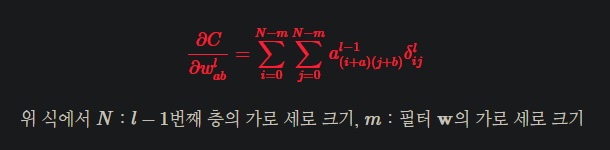

그래서 결과적으로 위와같이 입력과 출력 미분값의 곱의 합으로 구해지는데





근데 이게 maxpooling도 있어야하는데 여기는 그걸 쓰지 않았기도 하고



수식으로 정확히 따라가야할 이유도 모르겠다 다 구현이 돼있잖아



중요한 수식이 너무 어렵다



핵심은... convolution을 미분하면 여전히 해당 kernel과의 convolution으로 나타나서.. 출력이 입력으로 전달되면서...



입출력의 곱의 합으로 나타난다.. 뭐 그런 느낌



다시보니까 backpropagation이 느낌이 영 안오네.. 허허
